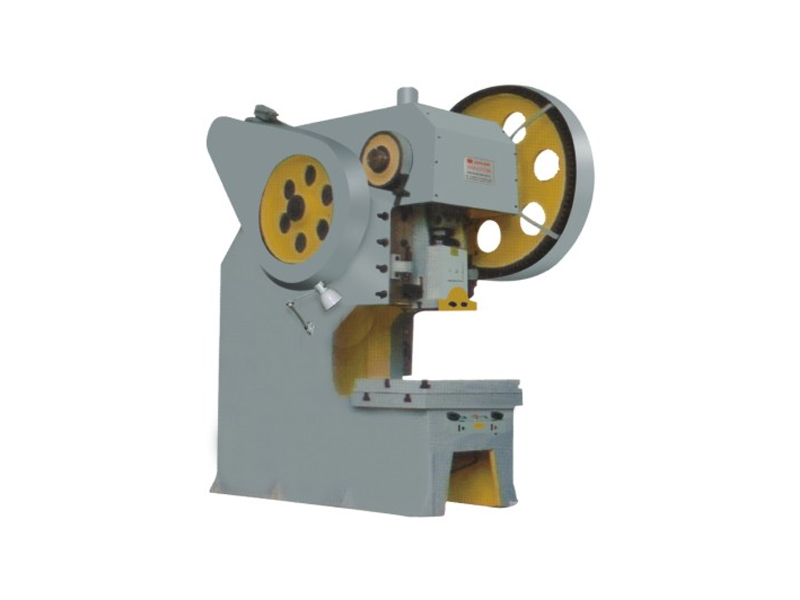

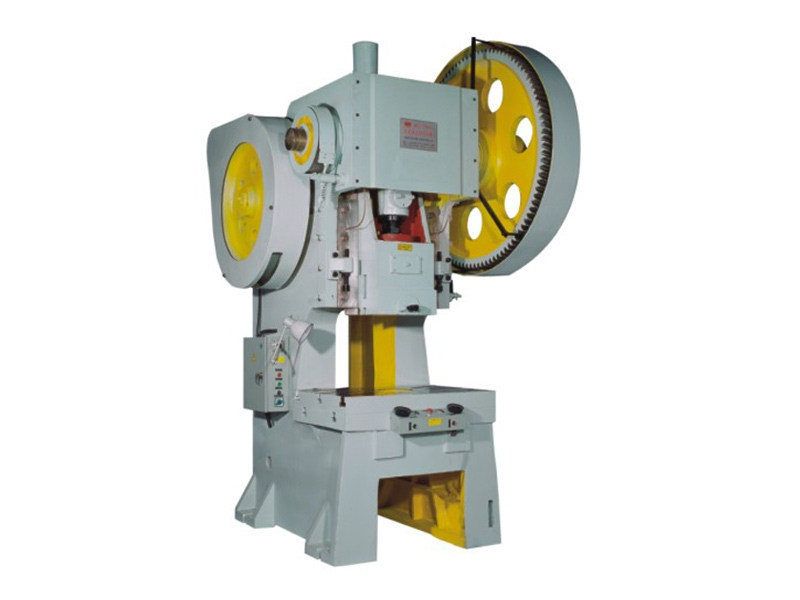

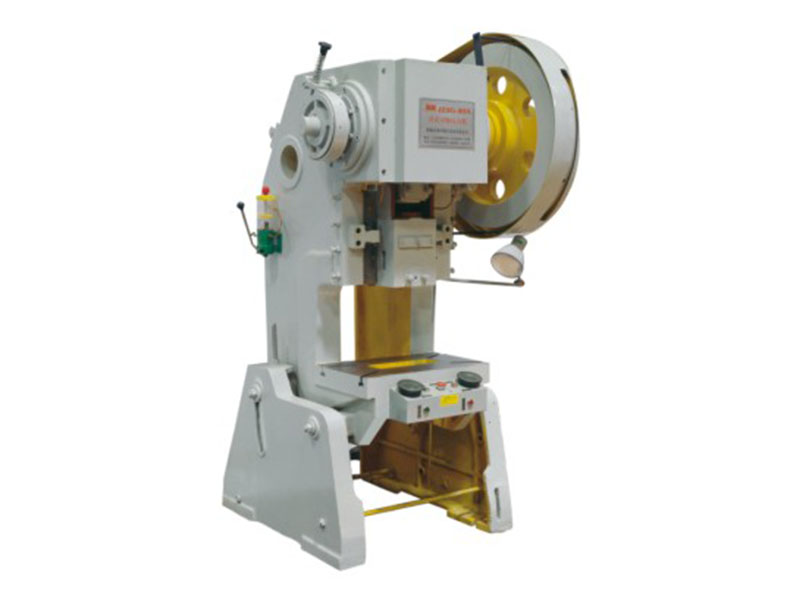

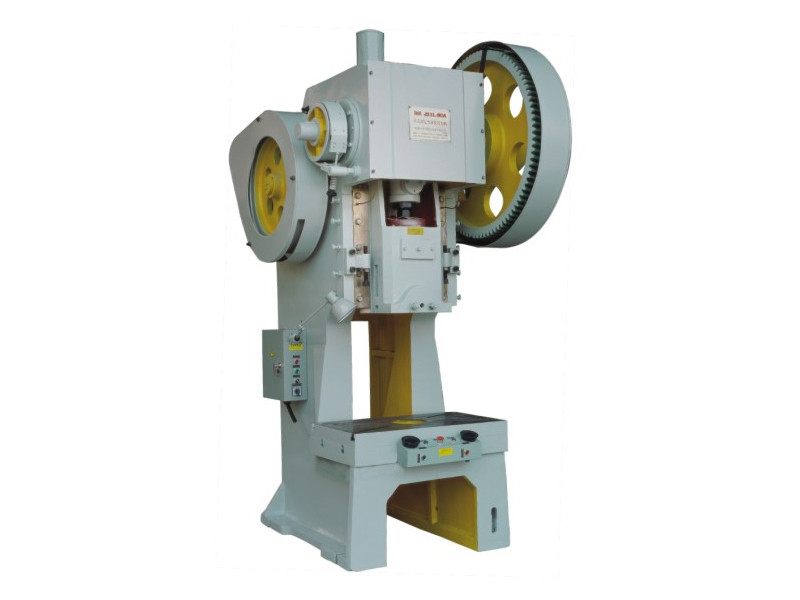

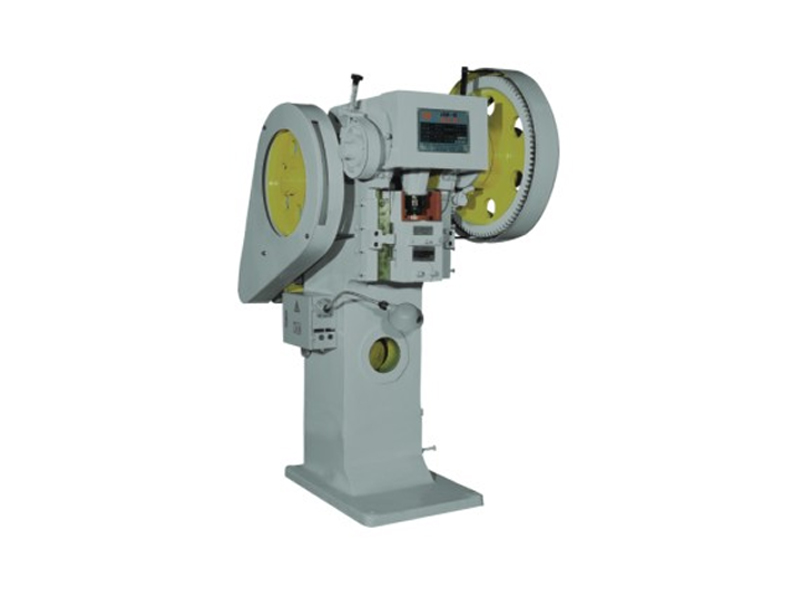

J23、JD23系列開式可傾壓力機是通用型壓力機，適用于落料、沖孔、彎曲、淺拉伸、成形等冷沖壓工序。機床采用斜齒輪傳動，傳動平穩，噪音小，離合器采用剛性轉鍵式離合器，操作靈活，維修方便，使用可靠。廣泛應用于汽車、電機、電器、儀表、醫療器械、日用五金等行業。
名稱 | 單位 | J23-8 | J23-12 | J23-16 | J23-25 | J23-30 | J23-40 | J23-63 | JD23-16 | JD23-25 | |
| 公稱力 | kN | 80 | 120 | 160 | 250 | 300 | 400 | 630 | 160 | 250 | |
公稱力行程 | mm | 1.8 | 2 | 2 | 2.5 | 3 | 3.5 | 5 | 2 | 2.5 | |
| 滑塊行程 | mm | 40 | 50 | 50 | 60 | 70 | 90 | 120 | 55 | 65 | |
滑塊行程次數 | min-1 | 180 | 150 | 140 | 120 | 120 | 65 | 50 | 120 | 65 | |
| 最大封閉高度 | mm | 140 | 150 | 180 | 200 | 220 | 240 | 300 | 220 | 270 | |
| 封閉高度調節量 | mm | 30 | 30 | 30 | 35 | 40 | 50 | 60 | 45 | 55 | |
| 滑塊中心至機身距離 | mm | 85 | 110 | 130 | 160 | 160 | 200 | 280 | 160 | 200 | |
工作臺板尺寸 | 前后 | mm | 170 | 220 | 250 | 300 | 300 | 380 | 520 | 300 | 380 |
| 左右 | 270 | 340 | 400 | 500 | 550 | 680 | 800 | 460 | 580 | ||
工作臺孔尺寸 | 直徑 | mm | Φ65 | Φ100 | Φ110 | Φ150 | Φ150 | Φ180 | Φ240 | Φ180 | Φ260 |
| 左右 | / | / | / | / | / | / | 300 | 200 | 280 | ||
滑塊底面尺寸 | 前后 | mm | 95 | 107 | 110 | 120 | 135 | 185 | 220 | 180 | 220 |
| 左右 | 81 | 115 | 135 | 170 | 170 | 215 | 270 | 200 | 250 | ||
| 模柄孔尺寸 | 直徑 | mm | Φ25 | Φ30 | Φ30 | Φ40 | Φ40 | Φ42 | Φ50 | Φ40 | Φ40 |
| 深度 | 40 | 45 | 50 | 50 | 60 | 70 | 80 | 60 | 60 | ||
| 工作臺板厚度 | mm | / | / | 50◇ | 50◇ | 55◇ | 65◇ | 80 | 50 | 65 | |
| 電機功率 | kW | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 1.5 | 2.2 | |
外形尺寸 | 前后 | mm | 800 | 850 | 930 | 1130 | 1200 | 1500 | 1750 | 1160 | 1380 |
| 左右 | 530 | 600 | 630 | 810 | 850 | 1150 | 1350 | 920 | 1050 | ||
| 高度 | 1350 | 1500 | 1600 | 1780 | 1850 | 2200 | 2450 | 1930 | 2200 | ||
| 機器重量 | kg | 300 | 530 | 700 | 1030 | 1300 | 2300 | 4500 | 1250 | 2300 | |
備注：1.帶“◇”為報價時沒有配置工作臺板；2.個別參數更改，恕不另行通知。3.本產品電控件屬另外加裝。
